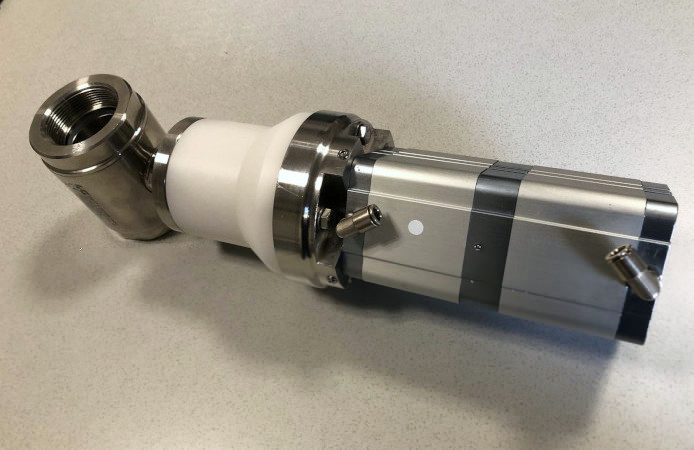

Attuatore rotativo pneumatico coassiale MT1-63
Descrizione
L'attuatore rotativo MONTANARI MT1-63 ha un azionamento pneumatico che produce rotazioni di 90° sull'albero in uscita. La applicazione ideale è come azionamento di valvole di intercettazione.
Caratteristiche
- l'azionamento pneumatico lavora coassialmente rispetto all'albero di uscita
- l'attuatore esegue sull'albero in uscita rotazioni di 90° con elevata precisione
- le rotazioni sull'albero in uscita sono alternativamente in senso orario e antiorario
- la coppia generata sull'albero in uscita è costante durante tutto il movimento
- gli ingombri del dispositivo si sviluppano prevalentemente lungo l'asse di rotazione
- il meccanismo di movimento è completamente protetto dall'ambiente esterno
- l'attuatore segnala la posizione corrente in cui si trova in modo meccanico o elettrico
Accessori
- carter cilindrico per protezione totale attuatore
- versione con coppia maggiorata sull'albero di uscita
- esecuzioni speciali su richiesta
Dati tecnici
| Alesaggio cilindro pneumatico | 63 mm |
| Azionamento cilindro pneumatico | A doppio effetto |
| Coppia in uscita (con aria a 3 bar) | 20 Nm |
| Trasmissione in uscita | Albero con cava quadra |
| Fissaggio attuatore | Flangia con fori |
| Ingombro lungo l'asse | 310 mm |
| Ingombro in larghezza | 125 mm |
| Peso | 5 Kg |
| Temperatura di esercizio | Da -20℃ a +80℃ |
